נושא : מניעת חיבור חוזר (anti-pumping) - ANSI 52Y

בס"ד‏ ‏‏יום שישי ,17 יוני 2022

הקדמה

ההגנות במפסקי מתח גבוה המותקנים בשלל אתרים מתוכננות באופן ייחודי למתקן וליישום. מאמר זה עוסק באחת הפונקציות הבסיסיות המיושמת לרוב כסטנדרט במפסקי מתח גבוה ומתחים גבוהים יותר והיא מניעת חיבור חוזר לאחר פקודת הפסקה.

מניעת חיבור חוזר

פונקציה זו נועדה למנוע מצב שבו המפסק מקבל פקודה לחיבור וגם פקודה להפסקה בו זמנית. הרעיון הוא למנוע מהמפסק לבצע פעולות חוזרות של פתיחה סגירה שעלולות לגרום לו לנזק.

היכן מותקן הממסר

מנגנון מניעת חיבור חוזר מותקן בדרך כלל על סליל החיבור של מפסק מתח גבוה ותפקידו למנוע הזנת מתח לסליל ההפסקה של המפסק בעת שהמפסק מחובר או כאשר לחצן ההפעלה לחוץ באופן קבוע, ולא משנה מה המפעיל מנסה לעשות בצורה ידנית.

• סליל חיבור חוזר של מפסק VD4 מתוצרת ABB

דרך פעולתו של הממסר

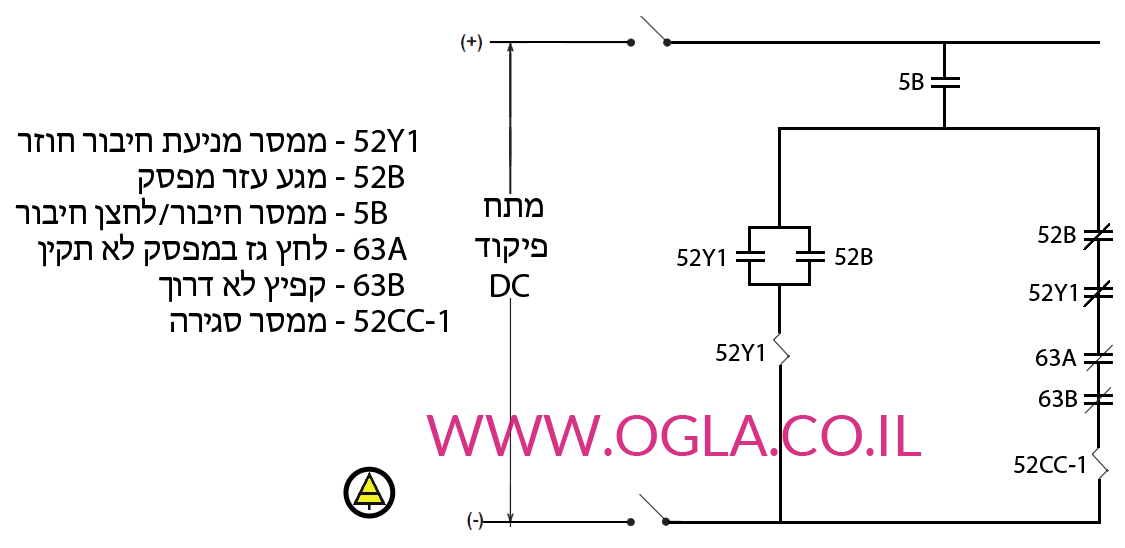

לצורך כך נבחן מספר תרחישים

      א. חיבור מפסק ללא תקלה

מצב קדם : מפסק מופסק קפיץ דרוך ולחץ גז תקין

1. כאשר נרצה לחבר את המפסק נלחץ על לחצן 5B
2. 52B – מפסק מופסק לכן לא פעיל
3. 52Y1 – ממסר מניעת חיבור חוזר לא פעיל
4. 63A – לחץ גז תקין לכן לא פעיל
5. 63B – קפיץ דרוך לכן לא פעיל
6. חיבור המפסק על ידי סליל הסגירה 52CC-1

       ב. לחצן חיבור סגור ובנוסף תקלה חיצונית אשר מחזיקה את מגע הפסקה לחוץ באופן קבוע

מצב קדם : מפסק מופסק סליל דרוך ולחץ גז תקין ותקלה המאלצת את סליל ההפסקה

1. 5B – מגע סגור.
2. 52B – מפסק מופסק לכן לא פעיל.
3. 52Y1 – ממסר מניעת חיבור חוזר לא פעיל.
4. 63A – לחץ גז תקין לכן לא פעיל.
5. 63B – קפיץ דרוך לכן לא פעיל.
6. חיבור המפסק על ידי סליל החיבור 52CC-1.
7. ממסר 52Y1 נדרך ומגעים פעילים.
8. 52B – מפסק מופסק על ידי מגע ההפסקה בשל תקלה חיצונית לכן לא פעיל.
9. מגע 52Y1 – פעיל לכן פקודה לחיבור המפסק לא תתאפשר.

לסיכום

1. ממסר מניעת חיבור חוזר חיוני לכל מפסק על מנת לשמור על אריכות חיי המפסק.
2. ממסר מניעת חיבור חוזר מיועד למנוע מצב מאוד ספציפי אשר עלול לגרום נזק כבד למפסק.
3. מומלץ לחבר את לחצן ההפעלה בין אם מרוחק או קרוב בטור לממסר הנעילה (86T) אשר ימנע הגעת פקודת חיבור דרך ממסר החיבור מרוחקת בזמן שיש דרישה להפסקה.
