נושא :קרני פריקה

בס"ד‏ ‏יום רביעי 10 פברואר 2021

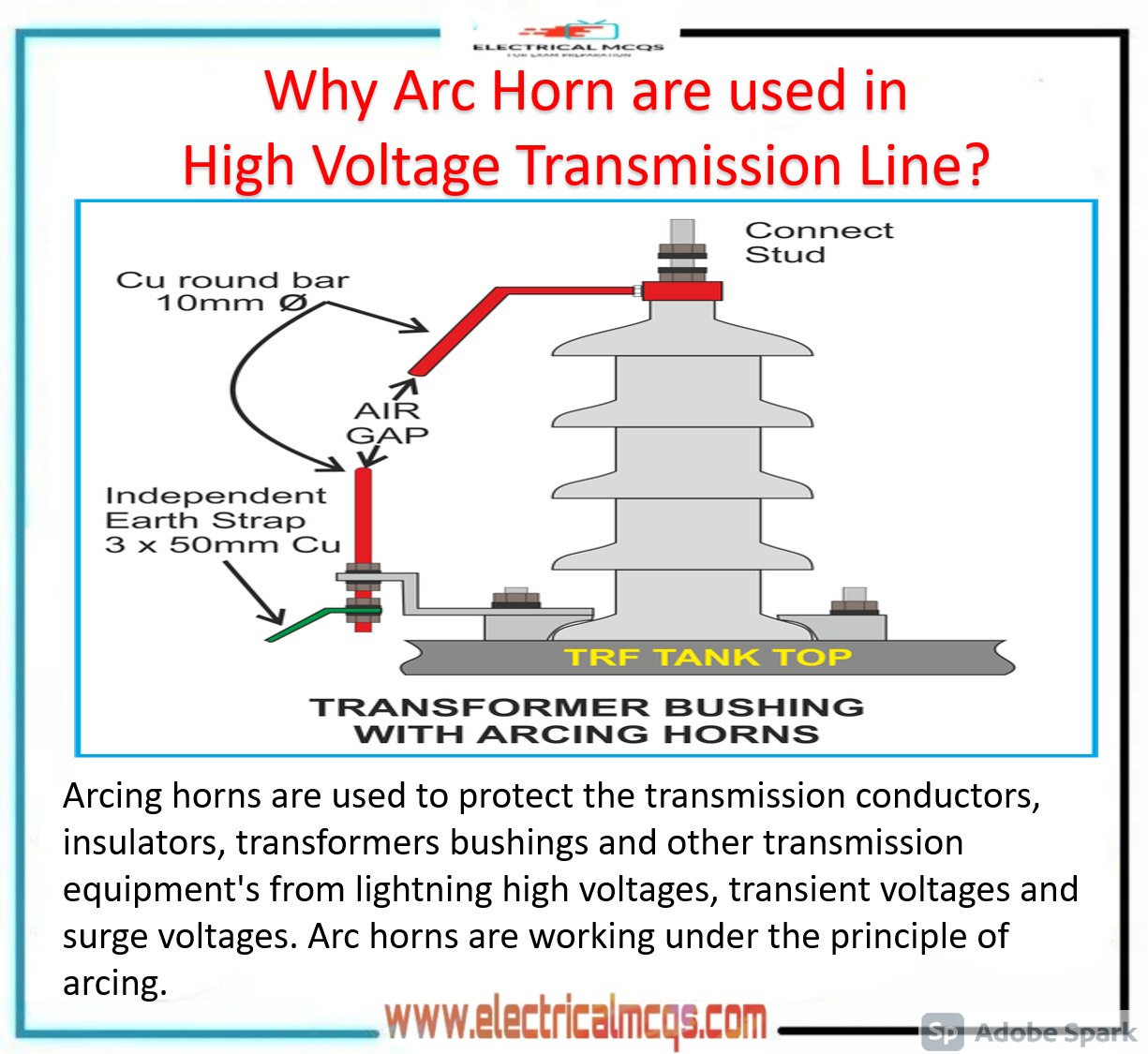

למה צריך קרני פריקה ?

קרני פריקה משמשים להגנה על מוליכי רשת ההולכת של המתח גבוה, מבדדים, שנאים וציוד נלווה מפני מתחי רשת גבוהים העלולים להופיע בעקבות פגיעת ברק בקווי התמסורת, קצרים ,עומס גדול שיורד מהרשת ועוד שלל גדול של תופעות חולפות הגורמות למתחי רשת גבוהים .

במידה ולא היו לנו קרני פריקה עלולה להתרחש קשת חשמלית על גבי פני המבודד והוא עלול להינזק במקומות שקרני הפריקה לא נוכחת ובעצם קרני הפריקה יוצרות מסלול עוקף מבודד ומתח גבוה יפרוק לאדמה ולא יגרום לנזק של המבדד

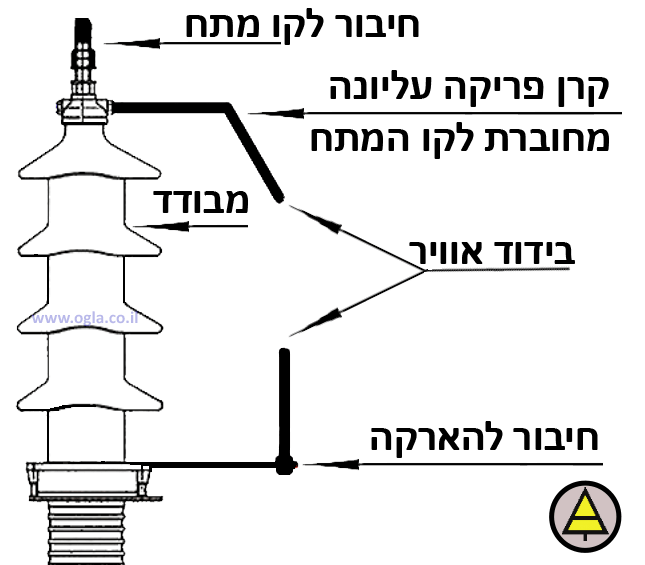

מבנה קרני פריקה
צידו האחד מחובר למקור ההזנה (לקו המתח) באמצעות מוט מתכתי בצורת "ר" מתוחה וצידו השני מחובר להארקה באמצעות ר הפוכה על מנת להקטין את המרחק באמצע יש מרווח אוויר (בידוד אוויר) המוגדר כמרחק הפריצה בהתאם לגודלו של המתח מגדירים את מרחק הפריצה (מרחק בין שני מוטות המתכת) במתח נומינלי אסור שתתרחש פריצה ויש לשמור על הקרניים במרחק כזה שלא תתרחש הפריצה.

תהליך היווצרות הפריקה

במערכת הולכת מתח גבוה, המבודדים מספקים את ההפרדה הפיזית בין המוליכים המרחק הגדול ממתח הפריצה.

והאוויר סביב המבודד הופך למיונן בגלל השדה החשמלי הנגרם על ידי המתח הגבוה בזמן פגיעת ברק בו ההולכה או עליית מתח גדולה, המתח גדל ובשל כך הוא מיינן עוד יותר את האוויר המקיף את המבודד עקב תהליך היינון אלקטרונים מתחיל לזרום דרך מוליך האוויר (אנחנו רואים ניצוצות) והוא יוצר קשת חשמלית ובשל כך המתח ירד והקשת תדוכא, אך אם התופעה לא כתוצאה ממשהו רגעי הקשת החשמלית תישאר ומנגנוני ההגנה אמורים לפעול ולהפסיק את המעגל כדוגמת קצר חד פזי לאדמה.

בעיה הנובעת כתוצאה מציפורים גדולות וקרני הפריקה

השיטה מתבססת על כך שהמרחק בין הקרניים יישאר בגדול מסוים ולא ישתנה ,שינוי בגודל עלול לגרום לפריצה גם במתח נומינלי דבר שאנחנו לא מעוננים בו.

בעיה שאין לנו שליטה עלייה היא ציפורים והן מחליטות לנוח איפה שבא להן ואין לנו שליטה היכן הן ישבו ,כאשר ציפור מחליטה להתיישב בדיוק על קרני הפריקה והיא מקטינה את מרחק הפריצה וכתוצאה מכך נגרם קצר חד פאזי לאדמה עד להסתלקותה של הציפור (גופתה של הציפור), אם לא תסולק תתרחש הפסקה של קו ההזנה ויידרש לבצע עבודה ולהסיר את גופת הציפור בצורה ידנית עם כלים וכל כללי הבטיחות הנדרשים לצורך עבודה זו.

אז בשל סיבה זו וריסטורים יכולים להחליף קרני פריקה במקומות מועדים לתקלות מסוג זה.

בהצלחה
