נושא : ממסר נעילה הגנה Ansi 86T
בס"ד , יום שישי 13 מאי 2022
מה מטרתו של ממסר הנעילה ?
כפי שהשם מרמז ממסר זה נועל את כל המערכת ההגנה ולא ניתן לאפס את מערכת ההגנה כל עוד הממסר מקבל מתח הפעלה לצורת הפעלתו .
איך בנוי ממסר הנעילה
לממסר 2 סלילים
- סליל הפעלה (SET) – תפקידו להפעיל (למשוך) את הממסר
- סליל איפוס(RESET) – תפקידו לאפס את הממסר.
הממסר אינו מתאפס אוטומטית ונדרש לבצע איפוס באופן ידני .
המגע הממסר משמש בדרך כלל להפסיק את המפסק הראשי לבצע פעולת הפסקה (TRIP) ומגע נוסף ככניסה למערכת ההגנה שתפקידה להודיע על הפסקה ועד שלא מבצע איפוס המערכת נעולה במצב, בדרך כלל יש דגלון המציין שהממסר הזה מופעל או מופסק.

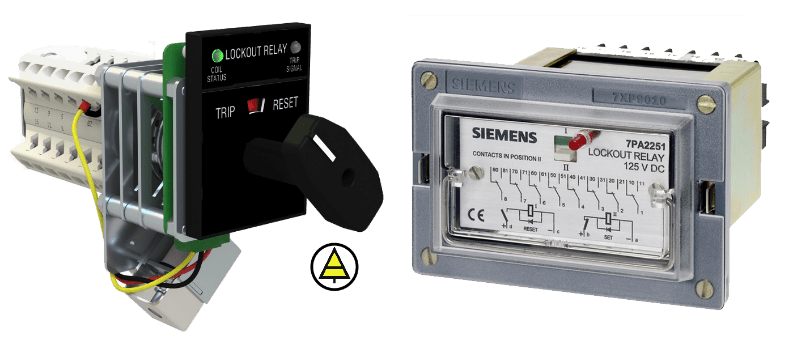

- ממסר נעילה מחברת סימנס ומפסק TNC בעל אינדיקציה ממסר הנעילה
שימושים של ממסר הנעילה
בממסר הנעילה משתמשים בדרך כלל על מנת לנעול את מצב מערכת ההגנה של השנאי או הקו.
כל ההגנות בתהליך מחוברות במקביל וכאשר יש הפרעה אחת וההגנה פועלת, היא תפעיל את ממסר הנעילה.
אך כאשר ההגנה חזרה למצב הרגיל והמצב הסתדר ,נדרש לבצע איפוס לממסר הנעילה על מנת להפעיל את המערכת מחדש , אך אם ההגנה פעלה אך לא חלפה (כלומר אם עדיין קיים מתח על סלילה ההפעלה ) לא ניתן לבצע איפוס.
לצורך הדוגמא נניח שהממסר נועל גנרטור והפונקציה הינה 86G נראה כמה הגנות עלולות להפעיל אותה ולנעול אותה
- הגנה 59G – מתח גבוה של 120 אחוז מהמתח הנומינלי בתוך
- הגנה 27G – מתח נמוך של 80 אחוז מהמתח הנומינלי בתוך
- 81U – תדר נמוך ברשת כ 95 אחוז מהתדר הנומינלי
- 81O – תדר גבוה ברשת של 105 אחוז מהתדר הנומינלי
- 32P – הספק חוזר ברשת
- 40G – איבוד שדה
- טמפרטורת ליפופים גבוה
- הגנות נתיכים
- תקלה במערכת הערעור
- ועוד שלל הגנות
אנחנו ראינו כי לפחות 10 מגעים שונים יכולים להפעיל את ממסר הנעילה כל האותות מגיעים מהתקני זיהוי תקלות שהוא תפקידו להפסיק את מפסק הזרם וגם את מפסק הגנרטור תלוי באפליקציה שעליה נועד להגן.
אחת הסיבות המרכזיות להתקנה של ממסר זה על מנת למנוע סגירות ופתיחות מרובות ללא אבחון למשל, אם המפעיל נותן פקודת סגירה למפסק על ידי לחיצה על כפתור הסגירה והמפסק נסגר אך עם זאת, תקלה במערכת גורמת למפסק להיפתח מכיוון שפקודת הסגירה עדיין במצב לחוץ, יש סיכוי שהמפסק ייסגר שוב ושוב ושוב עד לכישלון המפסק בנוסף לתקלה הקיימת שלא טופלה .
באמצעות ממסר נעילה אנחנו מוודאים כי ניתן לחזור למצב נורמלי אך ורק לאחר טיפול מלא בתקלה ומניעת חיבורים וניתוקים מיותרים .
בהצלחה
