נושא : מערכת קירור בחנקן לשנאי

בס"ד , ‏יום חמשי 23 יוני 2022

שריפה ופיצוץ של שנאים מהווים סיבה לדאגה רבה עבור כל מי שמשתמש בחשמל. הפיצוץ מתרחש בדרך כלל לפני השריפה (החיצונית) ועלול לגרום לאובדן חיי אדם וכן לנזק לציוד החשמלי וכן לאובדן הכנסות בשל הנזק המתמשך עד לתיקון הבעיה כאשר זה מגיע לשנאים תיקון הנזקים יכול להגיע גם לחודשים ארוכים על כן מערכת לקירור שנאי באמצעות חנקן פותחה בדיוק לרגעים אלו.

מאמר זה מתאר את אופן פעולתן של מערכות אוטומטיות אשר יבצעו הפחתה של הלחץ בתוך מיכל השנאי וימנעו פיצוץ ושריפה. במקרה זה, לא רק שהשנאי נשמר אלא ניתן להחזירו לעבודה תוך פרק זמן קצר.

החום המתפתח בעת קצר פנימי בשנאי הינו גדול מאוד ואנחנו נרצה לצמצמו למינימום האפשרי על מנת להחזיר את השנאי לעבודה בהקדם האפשרי (ייצור של שנאי חדש עלול להימשך כשישה עד עשרה שבועות ואילו שיקום של שנאי פגום אך לא הרוס תוך פחות מ שבוע עד שישה שבועות תלוי בגודלו), לשם כך פותח פתרון של קירור השנאי באמצעות חנקן.

בעת קצר שמתרחש בתוך מיכל השנאי, נוצרת במיכל כמות גדולה של גזים דליקים ונפיצים בלחץ גבוה. הלחץ גורם לזרימה מהירה של הגזים דרך ממסר הבוכהולץ שגורמת לשינוי מצב המצוף התחתון של ממסר הבוכהולץ.
מגע המצוף מחובר אל ממסר ההגנה והוא בתגובה שולח פקודת הפסקה אל מפסקי ההזנה ולממסר הנעילה באופן זה נשאר השנאי מופסק ונמנע חיבור חוזר.

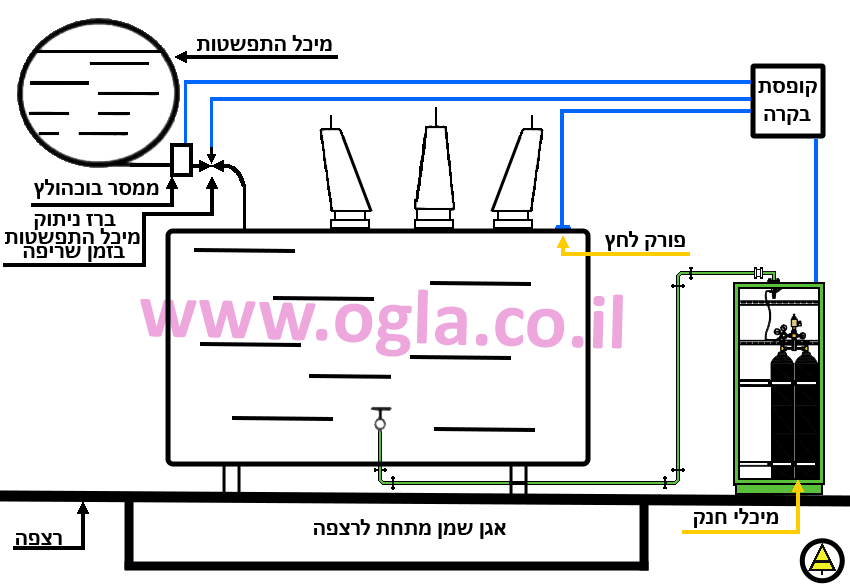

הלחץ הפנימי של השנאי גדל עקב האינרציה תרמית, ברגע שהלחץ עולה על ערך הפריקה של פורק הלחץ, נפתח פורק הלחץ או דסקת פריצה על מנת להקל על הלחץ בתוך המיכל, ומופעלת מידית מערכת הקירור בחנקן. החנקן המוזרק דרך תחתית גוף השנאי מקרר את פנים השנאי ואת השמן שבתוכו. אפקט משני המושג בשל השימוש בחנקן הינו נטרול החמצן במיכל השנאי. המערכת למעשה מקררת את השנאי ומונעת בעירה מחודשת בשל נטרול 2 מרכיבים חשובים ב"משולש האש": חמצן וחום (משולש האש מבוסס על 3 מרכיבים שבלי אחד מהם השריפה לא יכולה להתקיים והם חומר בערה, חמצן וחום).

נקודות חשובות

1. לאחר הפעלת המערכת לא ניתן להפסיקה
2. לאחר הפעלה בעקבות תקלה במערכת (לא תקלה אמיתית) נדרש לבצע סינון שמן ולהחליף מיכל חנקן
3. לאחר הפעלה בעקבות תקלה בשנאי נדרש לבצע שיקום לשנאי ואין להפעילו.

בהצלחה
