נושא : מתג TNC (Trip Neutral Close)

בס"ד‏ ‏‏, יום שישי 17 יוני 2022

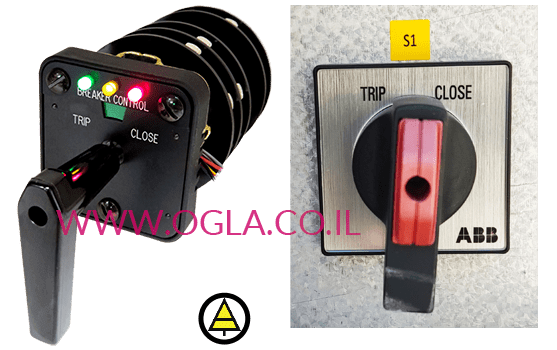

מתג ה TNC נועד לשלוט על מפסק מתח גבוה באופן ידני בלוח הבקרה והוא מפסק בעל 3 מצבי עבודה והם :

1. טריפ (trip) – מצב מופסק כתוצאה מהפסקה ידנית או באמצעות ממסר ההגנה (מתח עובר לסליל ההפסקה של המפסק)
2. מצב ברירת המחדל (neutral) – של המפסק ( יכול להיות מחובר או מופסק בהתאם להגדרת הרשת)
3. מצב מחובר (close) – מתח עובר לסליל החיבור של המפסק

נתוני המספק

1. 2 מגעי NO למצב טריפ ו 2 מגעי NO על מצב מחובר
2. מתג ה TNC מגיע בדרגות של 25A ו 32A ומנגנון מכני בהתאם לתקן IEC 60947-7-1

תהליך עבודת המפסק

1. כדי להפסיק את המפסק יש להעביר את המתג ממצב ברירת המחדל למצב הפסקה (טריפ), במטרה להפסיק את המפסק לאחר הפעולה המתג חוזר אוטומטית למצב ברירת המחדל הודות לקפיץ הנמצא בתוכו.
2. על מנת לחבר את מהפסק יש להעביר את המתג ממצב ברירת המחדל למצב סגור במטרה לחבר את המפסק לאחר הפעולה המתג חוזר אוטומטית למצב ברירת המחדל הודות לקפיץ הנמצא בתוכו.

מה קורה כאשר מתג ה TNC מתקלקל ?

1. לדוגמה נניח כי מתג ה TNC סובב למצב סגירת המפסק (מתח עבר לסליל ההפעלה של המפסק)
2. עכשיו המספק אמור לחזור למצב ברירת המחדל כתוצאה מהקפיץ הפנימי במתג
3. אך הקפיץ כשל והמתג נמצא על מצב סגור כלומר מתח מועבר באופן קבוע לסליל החיבור
4. לצורך כך מנגנון מניעת חיבור חוזר אמור לפעול ולשמור על פעולת המפסק

בהצלחה
